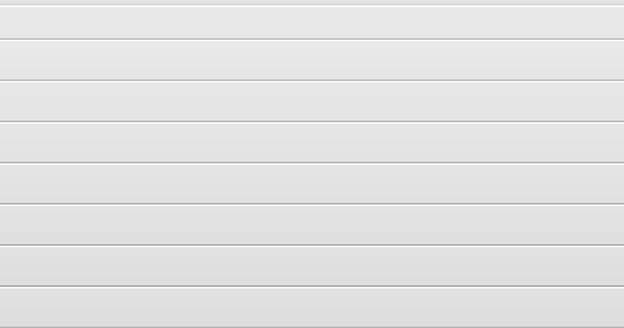

    Ровная

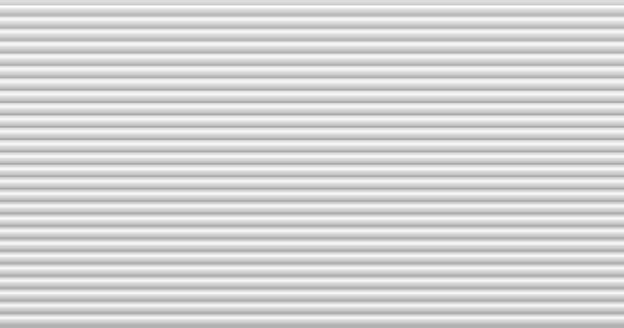

    Накатка

    Волна

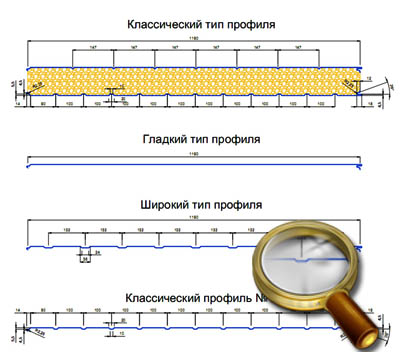

    Профиль


Стеновые панели-сэндвич

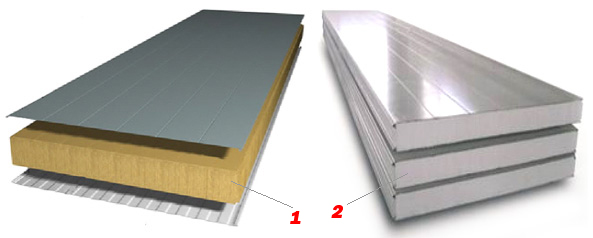

Представляют собой трехслойную термоизолирующую ограждающую конструкцию, состоящую из окрашенных металлических обшивок и внутреннего слоя утеплителя, склеенную эластичным двухкомпонентным полиуретановым клеем. Две производственные линии позволяют выпускать панели-сэндвич с утеплителями двух видов:

  • 1. Минеральная вата на основе базальтовых пород является хорошим утеплителем, главное достоинство которого – не горючесть.
  • 2. Вспененный полистирол само-затухающих марок – теплоизоляционный материал обладающий высокими тепло и звукоизоляционными свойствами в сочетании с малым весом, не боится влаги
Краткие технические характеристики стеновых панелей
Толщина сэндвич-панелей, мм 50 60 80 100 120 150 200
Вес 1 м2 сэндвич-панели, кг 13,1 13,4 16,1 18,1 20,1 23,1 28,1
Сопротивление теплопередачи 1,58537 1,9512 2,4390 2,9268 3,6585 4,8780 6,0976
Звукоизоляция сэндвич-панели, dB 24 24 24 24 23 23 23
Огнестойкость сэндвич-панели, мин EI45 EI45 EI45 EI90 EI150 EI150 EI150

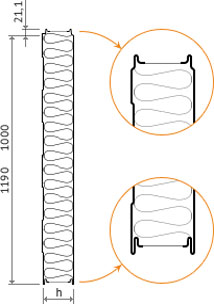

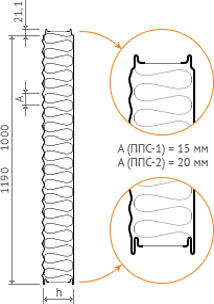

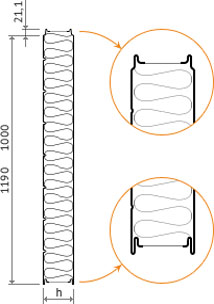

Монтажная ширина сэндвич-панели, мм 1190
Длина сэндвич-панели (min-max), мм 2000 - 13000


Данные в таблице приведены для стеновых сэндвич-панелей с минеральной ватой.

Для примера: сопротивление теплопередачи панели-сэндвич толщиной всего 100 мм ориентировочно равно стене из ячеистого бетона толщиной 450 мм или кирпичной кладке в 600 мм.

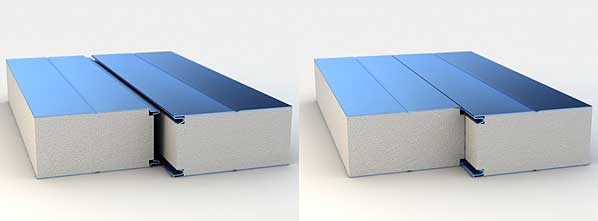

СОЕДИНЕНИЕ СТЕНОВЫХ СЭНДВИЧ-ПАНЕЛЕЙ

Схемы основных видов узлов соединений сэндвич-панелей приведены в альбоме.


Технические характеристики панелей

Акустические параметры панелей.

Стены и кровля из панелей могут применяться в зданиях, для которых требования в области звукоизоляции не превышают параметров, приведенных в таблице 2, или в объектах, к которым не ставятся требования относительно звукоизоляции. Реверберационный коэффициент звукопоглощения промышленного здания для диапазона частот 100 - 5000 Гц составляет в среднем = 0,1. В таблице приведены акустические параметры панелей.

Толщина Акустические параметры
Rw1, дБ Frez, Гц RA1, дБ RA2, дБ
1 50 24,0±1 1600 21,0±1 21,0±1
2 80 24,0±1 1250 22,0±1 20,0±1
3 100 24,0±1 1000 22,0±1 20,0±1
4 150 23,0±1 1000 20,0±1 18,0±1





Таблица . Допускаемые ветровые нагрузки для стеновых панелей.

Пролет (м) 2 3 4 5 6 7 8 9
Толщина панели Допустимые нагрузки кН/м2
50 1,8 1,1 0,77 0,57 0,25 - - -
80 2,05 1,46 1,05 0,78 0,55 0,25 - -
100 2,6 1,76 1,27 1,06 0,75 0,4 0,2 -
120 2,8 2 1,47 1,12 0,85 0,5 0,25 -
150 3,1 2,28 1,72 1,12 1,02 0,7 0,4 0,2

Примечания :


  • Для определения пролетов подпор стеновых панелей следует сравнить характерную ветровую нагрузку с допускаемой, приведенной в таблице. В приугольных областях расстояние между ригелями должно быть меньше в связи с увеличением ветровой нагрузки.
  • Допускаемый прогиб для стеновых панелей составляет 1/200.
  • Нагрузки и пролеты в таблицах соответствуют одно- и много-пролетным конструкциям.
  • При определении допускаемых нагрузок учтен самый неблагоприятный вариант одновременного воздействия нагрузок:

      стеновые панели: ветровая нагрузка + термическая нагрузка (светлый цвет панелей)

  • Допускаемые нагрузки приведены для панелей светлых цветов. Темный цвет панелей является причиной большой амплитуды температур между наружной и внутренней обкладками в летнее время (при одинаковой температуре внутри помещения), что вызывает увеличение прогиба панелей под влиянием собственного веса и необходимость уменьшения величины других нагрузок.
